Tógáil Fráma Tairseach Treoir Chuimsitheach: Gnéithe, Dearadh, Comhpháirteanna, Cineálacha, Feidhmchláir

Maidir le foirgnimh nua -aimseartha tionsclaíocha agus tráchtála a éilíonn spásanna móra, gan bhac, is é tógáil fráma tairsí an réiteach is mó. Cumasaíonn a cholúin réamhdhéanta agus bíomaí dín struchtúir éadroma, réisí soiléire, leagan amach optamaithe, agus tógáil luathaithe.

Foirgneamh fráma tairsíis cineál struchtúir chruach é a úsáidtear go forleathan, ar a dtugtar a shimplíocht agus a éifeachtúlacht. Is iondúil go mbíonn dhá cholún deiridh ann agus léas dín cothrománach, ag cruthú fráma dochta. Is féidir leis an réise 15 go 50 méadar a bhaint amach. An léas dochta - go {- naisc cholún aistrithe fórsa lúbthachta chuig na colúin, rud a laghdaíonn an chros - méid rannóige bíomaí cruach agus a chumasaíonn níos mó.

Déanann an cumas mór seo - foirgnimh fráma tairsí atá oiriúnach le haghaidh stórais, hangars aerárthaí, áiseanna spóirt, agus struchtúir spáis oscailte eile -.

Naisc dochta: Ceadaíonn an fráma dochta idir bíomaí cruach agus colúin don fhráma tairsí fórsaí agus ualaí cliathánacha a sheasamh.
Spásanna Móra agus Oscailte: Ní hamháin go gcruthaíonn an ghné seo go leor spás oibríochta, ach éascaíonn sé freisin iompar agus casadh feithiclí fada.
Fondúireacht láidir: Seachas úsáid na bhfondúireachtaí coincréite treisithe, úsáideann frámaí tairsí bíomaí agus colúin athraitheacha - le naisc dhochta chun friotaíocht den scoth a sheachadadh i gcoinne fórsaí ar ceal agus sleamhnáin, ag cinntiú cobhsaíocht struchtúrach agus marthanacht.

Cé go bhféadfadh cóid fhoirgníochta agus caighdeáin a bheith éagsúil de réir réigiúin, is iondúil go dtógtar foirgnimh fráma tairsí ag baint úsáide ascruach struchtúrachnóArd {- neart íseal - Alloy (HSLA) Cruach. I measc na ngrád cruach a úsáidtear go coitianta tá:

Cruach struchtúrach

Cruach HSLA

Astm A36

S235 JR/J0/J2, S275 JR/J0/J2

Q235B, Q355B

ASTM A572 Gr.50/Gr.55/Gr.60/Gr.65

S355 JR/J0/J2/K2, S460 N/NL, etc.

Q460 C/D/E/F, Q500 C/D/E/F, Q550 C/D/E/F,

Q620 C/D/E/F, Q690 C/D/E/F, Q800 C/D/E/F,

Q890 C/D/E/F, Q960 C/D/E/F

Is príomhfhachtóirí iad spásáil réise agus colún soiléir i ndearadh tógála fráma tairsí cruach. De réir mar a théann siad i bhfeidhm go díreach ar thomhaltas cruach, ar chostais, agus ar éifeachtúlacht struchtúrach foriomlán. Go ginearálta, tá spásáil colúin idir 6 agus 12 méadar. I gcás monarchana struchtúir cruach fhada {-, tá spásáil colúin de 7.5 m idéalach, agus le haghaidh stórais fráma tairsí beaga nó lárnacha -, tá spásáil cholún de 6-6.5 m níos eacnamaíche. Tugann an tábla seo a leanas breac -chuntas ar na réisí molta agus an spásáil cholún is fearr is féidir:

Span (M)	Spásáil Colún (M)
9-18	6-8
18-36	6-9
>36	8-12

>>>Níos mó a fhoghlaim faoi réise idéalach agus spásáil cholún le haghaidh foirgneamh fráma tairsí

Ní mór foirgneamh fráma tairsí a dhearadh chun raon ualaí statacha agus dinimiciúla a sheasamh chun sábháilteacht agus feidhmíocht struchtúrach a chinntiú. I measc na n -ualaí seo tá:

Ualaí gaoithe a chuireann brú cliathánach ar na struchtúir
Ualaí sneachta a chuireann meáchan ingearach leis an díon
Ualaí seismeacha a ghineann fórsaí cliathánacha le linn creathanna talún

Is iondúil go roinntear struchtúr foirgneamh fráma tairsí sna córais struchtúracha phríomhúla agus thánaisteacha. Le chéile, cruthaíonn an dá chóras seo an creat iomlán, ag cinntiú go bhfuil tacaíocht, cobhsaíocht agus dáileadh ualach foriomlán ann.

Is ualach ingearach iad seo - a bhfuil baill acu a aistríonn an díon agus na hualaí struchtúracha go dtí an fhondúireacht. I measc na gcineálacha coitianta tá: i {- rannóg, rannóg H {-, bosca {-, agus cros - colúin chruach múnlaithe. Tá buntáistí suntasacha ag colúin chruach sholadach maidir le hacmhainn, stiffness, agus insínteacht.

Ar a dtugtar bíomaí dín freisin, tá siad idir colúin chun fráma dochta struchtúr na tairsí a chruthú. De ghnáth, atá déanta as cruach charbóin, tá na bíomaí seo deartha chun ualaí ingearacha a sheasamh agus chun cur le cobhsaíocht chliathánach an fhoirgnimh.

Is cuid ríthábhachtach de struchtúr fráma tairsí é bonn an cholúin (nasc coise), a chinntíonn cobhsaíocht fhoriomlán. Feidhmíonn sé mar an nasc aistrithe eochair -, ag cuidiú le cur in aghaidh fórsaí agus díláithriú cliathánach, agus cosc a chur ar éagobhsaíocht agus ar dhífhoirmiú áitiúil.

AraonPurlins agus Girts is baill struchtúracha chothrománacha iad a thacaíonn le painéil dín agus balla. De ghnáth déanta as fuar - foirmithe C nó z {- rannóga cruach múnlaithe. Úsáidtear purlins z níos forleithne agus cuireann siad ualach níos fearr ar fáil - toilleadh imthacaí. Is iondúil go mbíonn spásáil Purlins idir 1.4-1.5m.

Cinntíonn bracáil cobhsaíocht cliathánach agus aistriú ualach ar fud an struchtúir. Scaipeann slata comhionannas fadaimseartha fórsaí cothrománacha, agus cabhraíonn braces cúinne le búclú áitiúil I - a chosc trí shrianadh an flange seachtrach.

Cruthaíonn painéil dín agus cumhdach balla imfhálú foirgneamh an fhráma tairsí agus cosnaíonn siad i gcoinne eilimintí aeráide amhail gaoth, báisteach agus sneachta. Is iondúil go mbíonn cumhdach ceangailte le purlins agus le girts ag baint úsáide as boltaí struchtúracha ard -. Is féidir le painéil bhalla painéil ceapaire nó bileoga aonair próifílithe, agus is minic a úsáideann painéil dín bileoga próifílithe nó bileoga PVC. Tá painéil ceapaire (mar shampla painéil síoda gloine agus painéil olann charraige) oiriúnach do struchtúir a dteastaíonn insliú agus feidhmíocht theirmeach uathu.

Teastaíonn craenacha lasnairde nó trealamh ardaithe le haghaidh láimhseáil ábhair ó go leor stórais fráma tairsí tionsclaíocha, ceardlanna agus plandaí. Ní mór bíomaí craenacha agus a lúibíní tacaíochta a chur in oiriúint roimh ré de réir riachtanais shonracha gach tionscail.

Fráma Tairseach Aonair -

Il - fráma tairsí réise

Fráma tairsí cruach le hurlár mezzanine

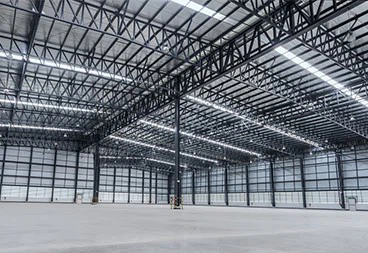

Fráma tairsí ceangailte

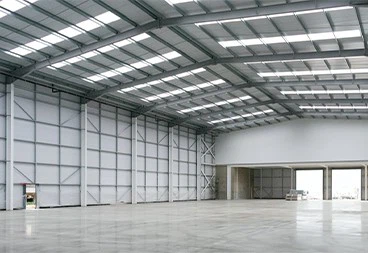

Fráma tairsí dín claonta

Mono - Fráma tairsí claonta

Fráma Tairseach Díon Mansard

Foirgneamh Tairseach Cruach Rafter cuartha

Arna thógáil le cruach struchtúrach, cruach HSLA, nó fuar {- próifílí foirmithe, tá foirgnimh fráma tairsí níos éadroime ná struchtúir thraidisiúnta agus neart agus marthanacht níos fearr á dtairiscint acu.

Is féidir foirgnimh fráma tairsí a chur in oiriúint chun riachtanais shonracha tionscadail a chomhlíonadh, lena n -áirítear toisí, leagan amach, agus gnéithe feidhmiúla.

Ceann de na príomhbhuntáistí a bhaineann le frámaí tairsí is ea a gcumas chun colún fada, colún - a bhaint amach. Tá na spásanna oscailte leanúnacha an -tairbheach do tháirgeadh tionsclaíoch agus monarchan.

Sábhálann comhpháirteanna cruach réamhdhéanta am suntasach suiteála agus tógála. Ar {- is iondúil go mbíonn bolting nó táthú simplí i gceist le cóimeáil an tsuímh, ag cur dlús le críochnú an tionscadail.

Léirítear infheidhmeacht eacnamaíoch na foirgneamh fráma tairsí ina saol fada seirbhíse agus ina chostas cothabhála íseal.

1. íogair do choinníollacha ithreach

Méadaíonn droch -choinníollacha ithreach go mór castacht agus costas na bunsraithe chun an fhriotaíocht riachtanach a bhaint amach.

2. Friotaíocht Dóiteáin Bocht

Cé nach bhfuil foirgnimh fráma tairsí cruach níos inlasta ná struchtúir adhmaid, is féidir le teochtaí arda dul i bhfeidhm ar chobhsaíocht struchtúrach fós. Sin é an fáth go bhfuil bearta cosanta dóiteáin riachtanach chun sláine struchtúrach a choinneáil faoi nochtadh dóiteáin.

3. Friotaíocht creimthe

Athraíonn riachtanais friotaíochta creimthe bunaithe ar choinníollacha comhshaoil an chliaint. Mar shampla, i gceantair taise cósta nó ard -, is minic a éilíonn frámaí tairsí cruach cosaint fheabhsaithe cosúil le te - DIP galvanized (HDG) nó frith -- cótaí creimthe chun a chinntiú go n -áiritheofar -} inmharthanacht téarma.

Stórais
lóistíocht
Garáistí agus sciobóil
Ceardlanna
Monarchana
Siopaí miondíola
Hangars aerárthaí

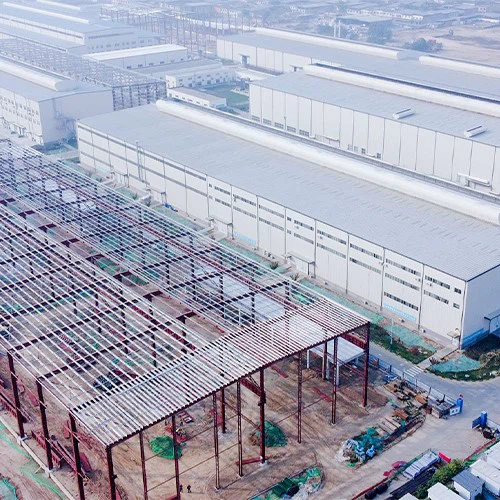

warehouse portal frame logistics portal framebuilding

Is córas struchtúr cruach traidisiúnta é foirgneamh fráma tairsí. Cuimsíonn a phríomhchreat colúin chruach, bíomaí cruach, purlins, slata comhionannas vótaí, córais bracing, srl.

I measc na gcomhpháirteanna tipiciúla d'fhoirgneamh fráma tairsí tá:

Colúin chruach agus bíomaí cruach (foirmigh an príomh -ualach - struchtúr imthacaí)
Purlins agus Girts (Tacaigh le painéil dín agus balla)
Slata comhionannas vótaí agus córais bracing (cobhsaíocht cliathánach a fheabhsú)
Cumhdach dín agus balla (painéil miotail le haghaidh imfhálaithe)
Córais Fhorais (Cobhsaíocht a sholáthar don fhoirgneamh iomlán)

Tairgeann foirgnimh fráma tairsí roinnt airíonna tábhachtacha:

Struchtúr Cruach Éifeachtach agus Costas -
Neart ard agus fada - marthanacht téarma
Eco - Ábhair thógála chairdiúla - Cruach in -athchúrsáilte
Monarcha - Comhpháirteanna réamhdhéanta le haghaidh éifeachtúil ar - Tionól Láithreáin
Praghsáil iomaíoch le luach eacnamaíoch
Dearadh leagan amach solúbtha chun spás inúsáidte inúsáidte a uasmhéadú
